DBX DriveRack 260 портальний процесор

Процесор DriveRack 260 - призначений для роботи в складі систем звукопідсилення. Можливий поділ сигналу на смуги (до 3-х у стерео і до 4-х смуг у моно) і незалежна обробка кожного каналу. Частота дискретизації 48 кГц, аналого-цифрові перетворювачі dbx Type IV.

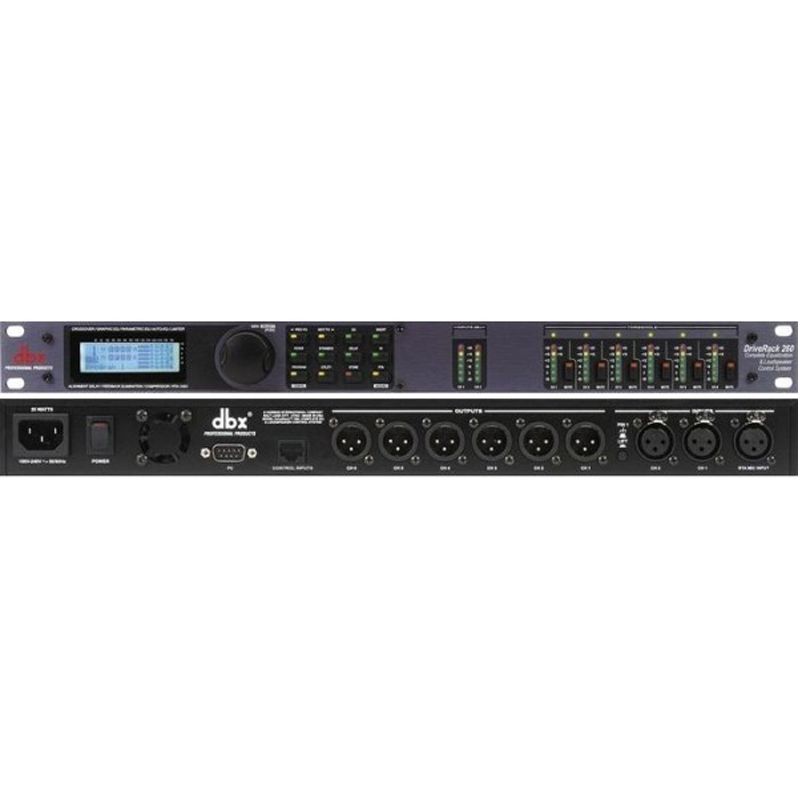

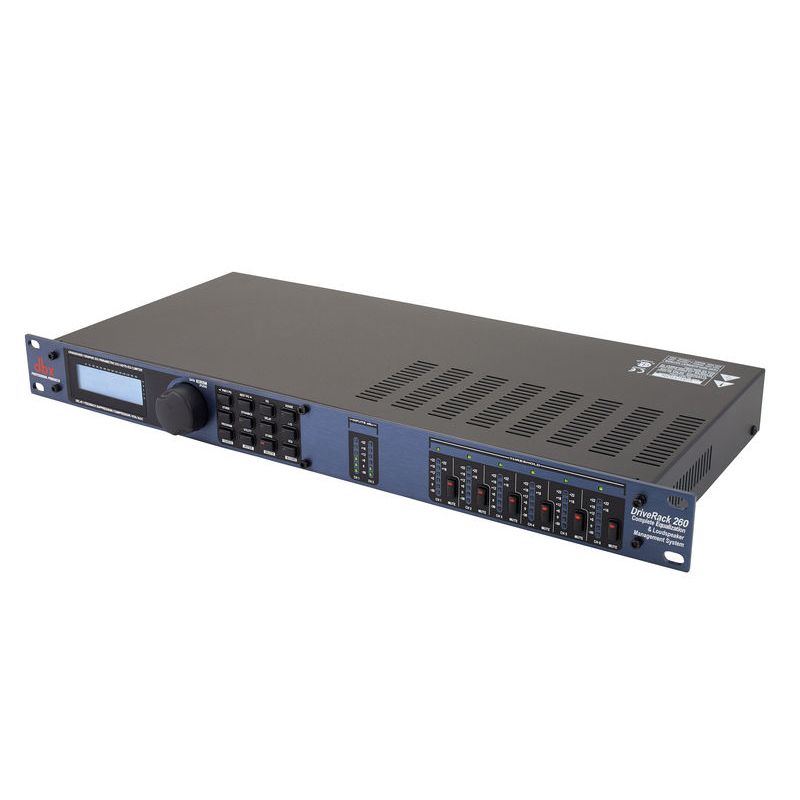

На передній панелі є рідкокристалічний дисплей, колесо введення даних, дванадцять функціональних клавіш (з вмонтованими світлодіодними індикаторами), пара шестисегментних світлодіодних індикаторів рівня вхідного сигналу, шість шестисегментних світлодіодних індикаторів рівня вихідного сигналу, шість світлодіодних індикаторів досягнення сигналом порогового рівня динамічної обробки, шість кнопок (з вмонтованими світлодіодними індикаторами) заглушення виходів. На задній панелі є симетричний вхід для вимірювального мікрофона (XLR, на роз'ємі є фантомна напруга +15 В), пара симетричних лінійних входів (XLR), перемикач заземлення, шість симетричних лінійних виходів (XLR), роз'єм для під'єднання контролерів (RJ-45), порт RS-232 (дев'ятиконтактний роз'єм типу D-Sub), вимикач і гніздо кабелю живлення.

На кожному з двох вхідних каналів є еквалайзер (28-смуговий графічний або дев'ятисмуговий параметричний), два ефекти на вибір (гейт, компресор, левеллер, синтезатор субгармонік, режекторні фільтри, автоматичний придушувач позитивного акустичного зворотного зв'язку), ділей. На кожному з шести вихідних каналів є фільтри кросовера, чотирисмуговий параметричний еквалайзер, динамічна обробка (лімітер або левелер), дилей, регулювання фази, інвертування фази. У кросовері використовуються фільтри Бесселя (з крутизною 6, 12, 18 або 24 дБ/окт), Баттерворта (з крутизною 6, 12, 18 або 24 дБ/окт) і Лінквіца-Райлі (з крутизною 12 або 24 дБ/окт).

Також є можливості мікшування і маршрутизації сигналу для вхідних і вихідних каналів, генератор рожевого шуму (шум подається у вхідні канали), функції аналізу спектра і автоматичної еквалізації, велика бібліотека пресетів для акустичних систем JBL і підсилювачів Crown, захист налаштувань паролем.

Технічні характеристики:

Входи:

• Кількість входів (вхід RTA) 2(1)
• Роз'єми: XLR
• Тип: електронна симетрія/РЧ захист
• Імпеданс, > 40 кОм
• Макс. вхідний рівень: селектор на +30, +22, +14 dBu
• Коеф. придушення синф. перешкоди: типово > 45 дБ
• Фантомна напруга мікрофона 15 B

Виходи:

• Кількість виходів 6
• Роз'єми: XLR
• Тип: електронна симетрія/РЧ захист
• Імпеданс 120?
• Макс. вихідний рівень: +20 dBu

Параметри АЦП:

• Тип: dbx Type IV™
• Динамічний діапазон: 110 (дБ) А-зважений А-зважений
• Динамічний діапазон: 107 (дБ) невиважений
• Частоти дискретизації: 48(кГц)
• Роздільна здатність АЦП: 24 (біт)

Параметри ЦАП:

• Динамічний діапазон: 112 (дБ) А-зважений А-зважений
• Динамічний діапазон: 110 (дБ) невиважений
• Частоти дискретизації: 48 (кГц)
• Роздільна здатність ЦАП: 24 (біт)

Системні параметри:

• Коеф. гарм. спотворень + шум: % типово при +4 dBu, на 1 кГц, чутливість 0 dB 0.002
• Частотний діапазон: 20 Гц-20 кГц +/- 0,5 дБ

Вхідний еквалайзер:

• Тип: на кожен вх. канал, графіка або 9-смуговий параметр (5-смуговий для PA, Studio, 260) 28-смуг

• Діапазон: +/-12 дБ


Вхідна затримка:

• Час: конфігур

Вихідна затримка:

• Час: конфігур

Загальний час затримки 2.7 с

Кросовер і смуговий фільтр:

• Топологія фільтра: Butterworth, Bessel або Linkwitz-Riley (Увага: у PA немає Bessel)
• Крутизна зрізу: 6, 12, 18 або 24 дБ/октава для Butterworth або Bessel
• Крутизна зрізу: 12, 24, 36 або 48 дБ/окт. для Linkwitz-Riley (Увага: у PA тільки 12 і 24 LR)

Вихідний еквалайзер:

• Кількість смуг еквалізації на вихідний канал 4

Динамічна обробка:

• Тип: компресор і лімітер з PeakStopPlus®
• Тип: AGC (авторегулювання рівня)

Генератор рожевого шуму:

• Точка введення: на обраному вході(-ах)

Фазова компенсація:

• Кількість: 0-180 градусів фазового зсуву
• Вихідна полярність: обернена

Додатково:

• Можливість підключення дистанційних контролерів: CAT5/RJ-45
• Програмний редактор: RS-232
• Мікрофон RTA: опція
• Апгрейд ОС: флеш через порт RS-232

Розміри:

• 44x482x196 (мм)
