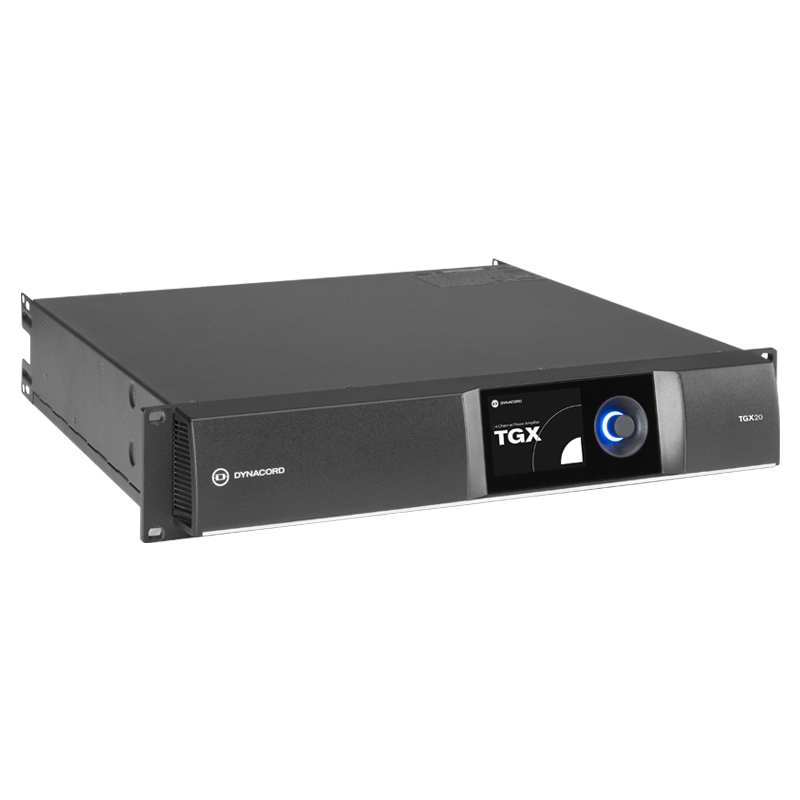

Dynacord TGX20 підсилювач потужності

Підсилювачі потужності Dynacord серії TGX оснащені модулями для під'єднання до цифрових аудіомереж Dante™, а також входами для AES і аналогового сигналу. У них встановлені найкращі в індустрії блоки DSP з частотою 96 кГц і технологією FIR Drive. Завдяки комбінації найнижчої на сьогоднішній день внутрішньої затримки і співвідношенню сигнал-шум на рівні 118 дБ, підсилювачі цієї серії пропонують своїм користувачам безпрецедентний рівень якості звуку.

Ключові особливості:

• 4-канальний підсилювач потужності з вбудованим блоком DSP для концертного застосування
• Питома потужність до 20 кВт у корпусі 2RU
• Повністю інтегрований модуль DSP із частотою 96 кГц і технологією FIR Drive
• Технологія OMNEO для ідеальної інтеграції в цифрові звукові мережі Dante і OCA
• Повнокольоровий графічний сенсорний дисплей для керування без під'єднання до керуючого комп'ютера

4-канальні підсилювачі потужності серії TGX є одними з найпотужніших на сьогоднішньому ринку і являють собою вершину інженерної думки в області про-аудіо. Крім безпрецедентної питомої потужності вони вирізняються характерним звучанням і легендарними якістю аудіо, надійністю та енергоефективністю Dynacord. Повністю розроблені та виготовлені в Німеччині, підсилювачі потужності серії TGX являють собою найоптимальніше рішення для середньо- і великоформатних концертних майданчиків і турових комплектів, у них застосовано кілька оригінальних технологічних рішень Dynacord, розроблених однією з найдосвідченіших команд інженерів у галузі про-аудіо.

Технічні характеристики:

• Вихідна потужність:
• Імпеданс навантаження: 2 Ома 2,7 Ома 4 Ома 8 Ома
• Максимальна вихідна потужність1 всі канали працюють: 5200 Вт 6000 Вт 5000 Вт 5000 Вт 2500 Вт 2500 Вт
• Кількість каналів: 4
• Максимальна напруга на виході: 210 В (пік.)
• Максимальний струм на виході: 84 А піковий
• ПІДСИЛЮВАЧ:
• Посилення за напругою відн. 1 кГц: 32,0 дБ, діапазон регулювання 24-40 дБ
• Чутливість за входом відн. макс. вихідної напруги: 13,7 dBu (3,73 В), діапазон регулювання 5,7-21,7 dBu
• КНІ на 3 дБ нижче макс., AES17, 1 кГц: < 0,05 %
• IMD-SMPTE, 60 Гц, 7 кГц: < 0,15 %
• DIM100, 3,15 кГц, 15 кГц: < 0,15 %
• Поділ каналів відн. 1 кГц, на 12 дБ нижче макс., 8 Ом: < -80 дБ
• АЧХ відн. 1 кГц, аналоговий вхід на виходи на гучномовці: 20 Гц - 20 кГц (±1 дБ)
• Коефіцієнт демпфірування 20 Гц - 200 Гц, 8 Ом: > 400
• Топологія вихідних каскадів: Class D, фіксована частота
• Співвідношення сигнал/шум:
• A-зважена, аналоговий вхід: 115 дБ
• A-зважена, цифровий вхід: 118 дБ
• Вихідний шум:
• A-зважена, аналоговий вхід: < -70 dBu
• A-зважена, цифровий вхід: < -73 dBu
• ВБУДОВАНИЙ СИГНАЛЬНИЙ ПРОЦЕСОР:
• Частота дискретизації: 48 кГц/96 кГц, синхронізація по OMNEO/Dante
• Затримка/внутрішня затримка сигналу:
• Аналоговий вхід на виходи, 48 кГц/96 кГц: 0,70 мс/0,53 мс
• Вхід AES3 на виходи, 48 кГц/96 кГц: 1,00 мс/0,66 мс
• Внутрішня затримка мережі Dante: тип. 1,00 мс
• Обробка сигналів: 32/40 біт, плаваюча точка
• Користувацькі еквалайзери: 12 фільтрів на канал, які можна встановлювати як PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-ShelvQ, Lo-, Lo-ShelvQ.
• Pass і Notch, 2 з них із додатковими асиметричними фільтрами
• Користувацькі затримки: Від 0 до 2000 мс на канал (одиниці виміру
• Еквалайзери масиву: 5 фільтрів на канал - PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass і All-Pass
• Затримка масиву: Від 0 до 500 мс на канал (одиниці вимірювання
• Еквалайзер гучномовців: 10 фільтрів на канал - PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, HiPass, Lo-Pass і All-Pass
• Кросовер: Hi-Pass і Lo-Pass на канал, 6/12/18/24/30/36/42/48 дБ Бесселя/Баттерворта, 12/24/48 дБ Лінквітца-Райлі; вирівнювальна затримка
• від 0 до 20 мс на канал
• FIR-фільтр для гучномовців: до 1025 тепів, лінійний фазовий фільтр, фазово-лінійний кросовер високого порядку
• Лімітери гучномовців: попереджувальний піковий лімітер і RMS/TEMP-лімітер на канал
• Інші функції: Вибір джерела аудіо та міксу, рівня сигналу, м'юта, полярності, синусоїди і генератора шуму, індикатори рівня сигналу,
• вимірювання імпедансу та моніторинг навантаження
• Пам'ять:
• Пресети DSP: 1 заводський + 20 користувацьких
• Пресети груп гучномовців: 30 налаштувань гучномовців
• Контроль і резервування джерела сигналу: AES3 Lock і контроль за мережами OMNEO/Dante, перемикання на альтернативні джерела сигналу

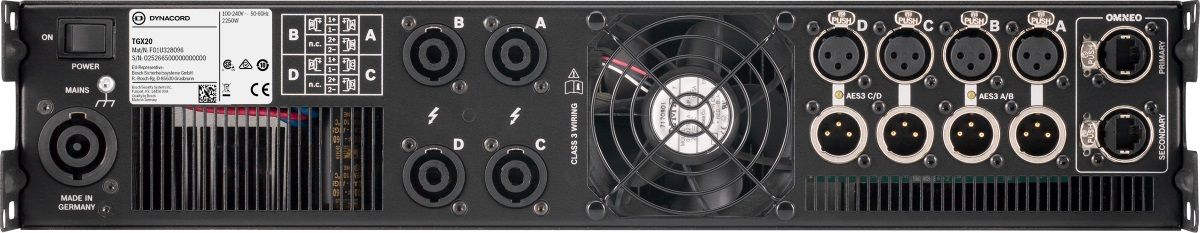

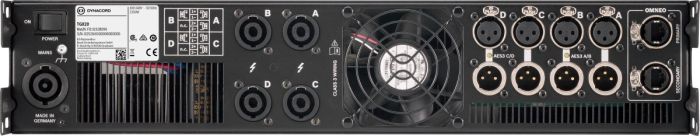

• КОМУТАЦІЯ:
• Аналогові аудіо входи/наскрізні підключення:
• Тип: 4 x 3-контактних гнізда XLR мама/папа
• Макс. рівень на вході: +24 dBu
• Вхідний імпеданс, активний симетричний сигнал: 20 кОм
• Контрольний рівень, що дорівнює рівню цифрового входу: +21 dBu для 0 dBFS
• Цифрові аудіо входи/наскрізні підключення:
• Тип: 2 x 3-контактних XLR (альтернативне застосування аналогового входу/наскрізного підключення)
• Формат: AES3 (AES/EBU)
• Частота дискретизації на вході: Від 32 до 192 кГц, внутрішній конвертер частоти дискретизації
• Гніздо наскрізного підключення: З активною буферизацією, прямий обхід, якщо пристрій вимкнено
• Мережа:
• Тип: 2 x Neutrik etherCON/RJ45, резервування ПЕРВИЧНЕ/ВТОРІЧНЕ
• Формат: 1000base-T/100base-TX, вбудований перемикач
• Мережеві аудіо входи: 8 каналів, 48/96 кГц, формат OMNEO/Dante
• Мережеві аудіо виходи (моніторні): 2 канали, 48/96 кГц, формат OMNEO/Dante
• Сервісний порт на фронтальній панелі: 1 x USB Type A
• Гніздо живлення: 1 x Neutrik powerCON-HC
• Виходи на АС: 4 x NL4
• Загальні параметри:
• Користувацький інтерфейс:
• Дисплей: 320 x 240 пікселів, кольоровий TFT, 3,5"
• Індикатори на передній панелі: Повнокольорове світлодіодне кільце під енкодером
• Органи управління на передній панелі: Енкодер, ємнісний сенсорний дисплей
• Індикатори на задній панелі: 2 індикатори (робота входу AES3, пошук підсилювача)
• Органи управління на задній панелі: Вимикач живлення
• Параметри живлення: 100 В - 240 В, 50 Гц - 60 Гц
• Комутована потужність:
• Номінальна потужність: 2250 Вт
• 1/8 макс. вихідної потужності на 4 Ома: 2850 Вт
• Холостий режим (вхідний сигнал відсутній): 110 Вт
• Режим очікування: < 19 Вт
• Топологія блоку живлення: Імпульсний блок живлення з цифровим керуванням корекцією коефіцієнта потужності:
• Схеми захисту: Лімітери, захист від перегріву, ураження постійним струмом, ВЧ-сигналом, КЗ, проти-ЕДС, лімітери пікових струмів,
• обмежувач пускового струму, затримка ввімкнення, захист ланцюга живлення, захист від занадто високої/низької напруги
• Охолодження: Фронт-тил, керовані вентилятори
• Температура навколишнього середовища: від +5 °C до +40 °C
• Клас захисту IEC: Class I (із заземленням)
• Електромагнітне середовище: E1, E2, E3
• Колір: Чорний
• Габаритні розміри (Ш x В x Г), мм: 483 x 88,1 x 514,2 :
• Маса: 18,3 кг
• Маса брутто: 20,5 кг
