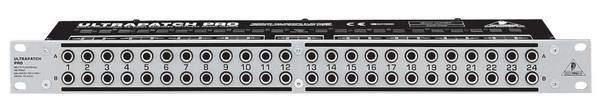

BEHRINGER PX3000 Комутаційна панель

Комутаційна панель ULTRAPATCH PRO PX3000 - пристрій для професійних студій і концертних залів, що працюють головним чином із сигналом в аналоговій формі. Панель являє собою невеликий пристрій, за допомогою якого реалізується маршрутизація та впорядкування кабелів для 48 каналів. Залежно від того, які роз'єми використовуються, можливе дублювання сигналу на два виходи - у такому разі кількість доступних каналів зменшується. Якісні компоненти та надійний корпус забезпечують довговічність і безперебійну роботу ULTRAPATCH PRO PX3000.

Можливості та режими роботи
ULTRAPATCH PRO PX3000 має симетричні і взаємопов'язані набори роз'ємів на лицьовій і на тильній панелях корпусу. Усі роз'єми - балансні ¼-дюймові TRS-гнізда, завдяки чому пристрій сумісний з переважною більшістю аналогової аудіотехніки - мікшерами, навушниками, динаміками, ефект-процесорами, інструментами тощо.

Кожен набір складається з 24 пар гнізд А/B. Третина гнізд - з пари 1 по пару 8 - працюють у режимі Normal. У цьому режимі можливі чотири варіанти під'єднання кабелів до каналу. Перший варіант - під'єднання кабелів до роз'ємів А/B на тильному боці. У такому разі гнізда працюватимуть як пов'язані безпосередньо вхід і вихід. Також можна під'єднати кабелі тільки до роз'ємів А або B і на тиловій, і на передній панелі. Нарешті, можливе використання всіх чотирьох гнізд - у такому разі однойменні роз'єми будуть пов'язані попарно.

Канали з 9 по 16 працюють у режимі Half Normal. Для нього також доступні чотири варіанти під'єднання дротів. Перший і останній з них працюють так само, як і в режимі Normal. Однак підключення кабелів до гнізд А на передній і задній панелі підключає до них також гніздо B на задній панелі. У такому режимі ULTRAPATCH PRO PX3000 працює як розгалужувач.

Нарешті, останні 8 каналів працюють тільки в один спосіб: транслюють сигнал з канальної пари гнізд на одній панелі на відповідну пару гнізд на другій панелі. Їх доцільно використовувати для передавання стереосигналу з тих пристроїв, які мають роздільні виходи для правого і лівого каналів.

Варіанти використання
ULTRAPATCH PRO PX3000 може використовуватися як органайзер кабелів, комутатор, розгалужувач і ретранслятор. Крім очевидного впорядкування дротів пристрій можна використовувати для досить-таки складної маршрутизації, під'єднуючи виходи ULTRAPATCH PRO PX3000 до його ж входів, що працюють у режимі Half Normal, або навпаки. Нарешті, комутаційна панель легко вирішує проблему відсутності досить довгих кабелів, працюючи як проміжний ретрансляційний вузол.

• Професійна повністю симетрична комутаційна панель ліквідує кабельний хаос у студії та забезпечить порядок і простоту комунікації
• Високоякісні, повністю симетричні 6,3-мм роз'єми
• 3 операційні режими, які легко встановлюються для кожного каналу перемикачем на верхній панелі
• У режимі "Normal" замкнуті обидва тильних роз'єми модуля. Цей зв'язок розривається, коли в одне з передніх гнізд модуля вставлено штекер
• У режимі "Thru" кожне гніздо на передній панелі з'єднане з відповідним гніздом на задній панелі
• У режимі "Half Normal" замкнуті обидва тильних роз'єми модуля. Цей зв'язок розривається, коли в нижнє переднє гніздо модуля вставлено штекер
• Високоякісні компоненти і винятково надійна конструкція гарантують довгий термін служби
