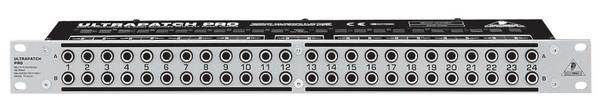

BEHRINGER PX3000 Коммутационная панель

Коммутационная панель ULTRAPATCH PRO PX3000 – устройство для профессиональных студий и концертных залов, которые работают главным образом с сигналом в аналоговой форме. Панель представляет собой небольшое устройство, с помощью которого реализуется маршрутизация и упорядочивание кабелей для 48 каналов. В зависимости от того, какие разъёмы используются, возможно дублирование сигнала на два выхода – в таком случае количество доступных каналов уменьшается. Качественные компоненты и надёжный корпус обеспечивают долговечность и бесперебойную работу ULTRAPATCH PRO PX3000.

Возможности и режимы работы
ULTRAPATCH PRO PX3000 имеет симметричные и взаимосвязанные наборы разъёмов на лицевой и на тыльной панелях корпуса. Все разъёмы – балансные ¼-дюймовые TRS-гнёзда, благодаря чему устройство совместимо с подавляющим большинством аналоговой аудиотехники – микшерами, наушниками, динамиками, эффект-процессорами, инструментами и т.д.

Каждый набор состоит из 24 пар гнёзд А/B. Треть гнёзд – с пары 1 по пару 8 – работают в режиме Normal. В этом режиме возможны четыре варианта подключения кабелей к каналу. Первый вариант – подсоединение кабелей к разъёмам А/B на тыльной стороне. В таком случае гнёзда будут работать как связанные напрямую вход и выход. Также можно подключить кабели только к разъёмам А или B и на тыловой, и на передней панели. Наконец, возможно использование всех четырёх гнёзд – в таком случае одноимённые разъёмы будут связаны попарно.

Каналы с 9 по 16 работают в режиме Half Normal. Для него также доступны четыре варианта подключения проводов. Первый и последний из них работают так же, как и в режиме Normal. Однако подключение кабелей к гнёздам А на передней и задней панели подключает к ним также гнездо B на задней панели. В таком режиме ULTRAPATCH PRO PX3000 работает как разветвитель.

Наконец, последние 8 каналов работают только одним способом: транслируют сигнал с канальной пары гнёзд на одной панели на соответствующую пару гнёзд на второй панели. Их целесообразно использовать для передачи стереосигнала с тех устройств, которые имеют раздельные выходы для правого и левого каналов.

Варианты использования
ULTRAPATCH PRO PX3000 может использоваться как органайзер кабелей, коммутатор, разветвитель и ретранслятор. Помимо очевидного упорядочивания проводов устройство можно использовать для довольно-таки сложной маршрутизации, подсоединяя выходы ULTRAPATCH PRO PX3000 к его же входам, работающим в режиме Half Normal, или наоборот. Наконец, коммутационная панель легко решает проблему отсутствия достаточно длинных кабелей, работая как промежуточный ретрансляционный узел.

• Профессиональная полностью симметричная коммутационная панель ликвидирует кабельный хаос в студии и обеспечит порядок и простоту коммуникации
• Высококачественные, полностью симметричные 6,3-мм разъемы
• 3 операционных режима, легко устанавливаемых для каждого канала переключателем на верхней панели
• В режиме "Normal" замкнуты оба тыльных разъема модуля. Эта связь разрывается, когда в одно из передних гнезд модуля вставлен штекер
• В режиме "Thru" каждое гнездо на передней панели соединено с соответствующим гнездом на задней панели
• В режиме "Half Normal" замкнуты оба тыльных разъема модуля. Эта связь разрывается, когда в нижнее переднее гнездо модуля вставлен штекер
• Высококачественные компоненты и исключительно надежная конструкция гарантируют долгий срок службы
